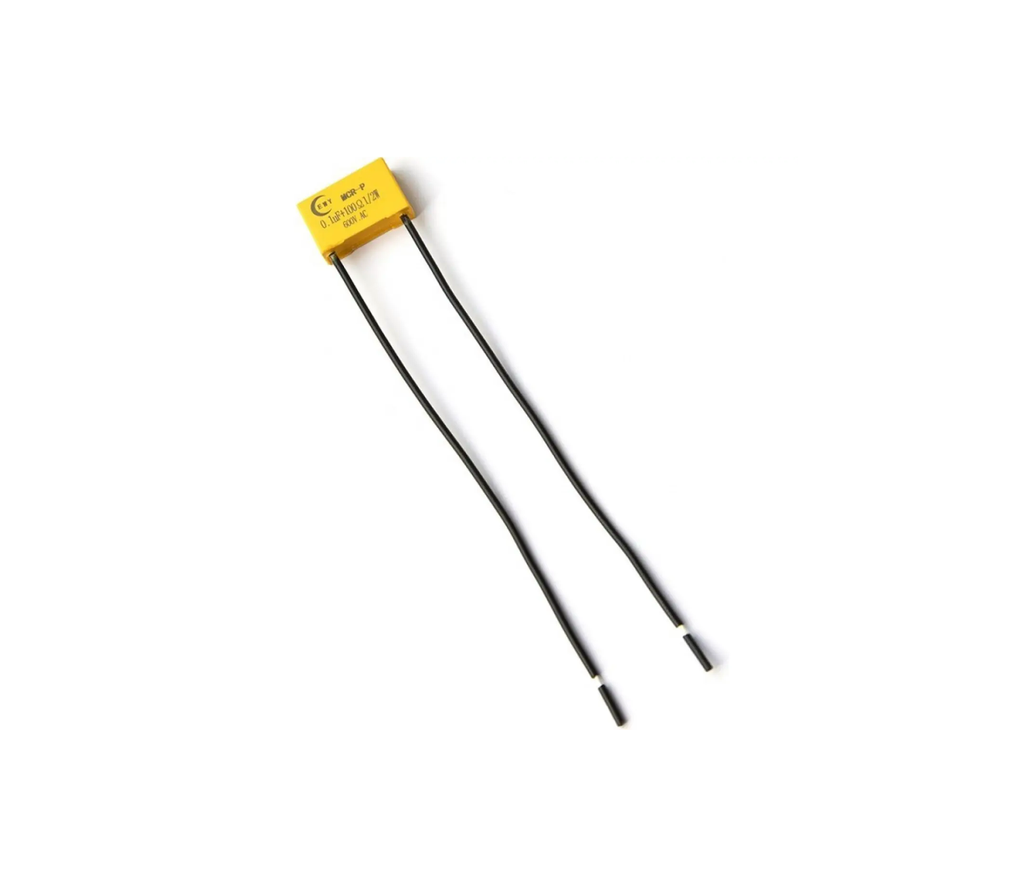

Filtro RC / Snubber destinado à supressão de sobretensões para proteção das saídas de relés dos módulos BE WAVE no controlo de cargas indutivas, quer para estores quer para saídas a reles. Reduz os picos de tensão gerados ao ligar ou desligar a carga, ajudando a prevenir falhas de funcionamento e o desgaste prematuro dos contactos dos relés.
Recomendado para cargas como motores elétricos, ventoinhas, aspiradores, frigoríficos, eletroválvulas, contactores e transformadores convencionais.
Características técnicas
- Capacidade: 0,1 µF (100 nF)
- Resistência em série: 100 Ω
- Potência da resistência: 0,5 W
- Tensão nominal: 600 V AC
- Tipo: filtro RC / Snubber
- Aplicação: supressão de sobretensões em cargas indutivas AC
Instalação
O Snubber deve ser ligado em paralelo com a carga ou entre a saída do módulo e o neutro.
No caso de módulo de controlo de estores deve-ser usados dois RC Snubber, para proteção dos dois reles, ligando em paralelo com
Os RC Snubber deve ser colocados junto dos motores/cargas nas quais se prertende suprimir as sobretensões.
