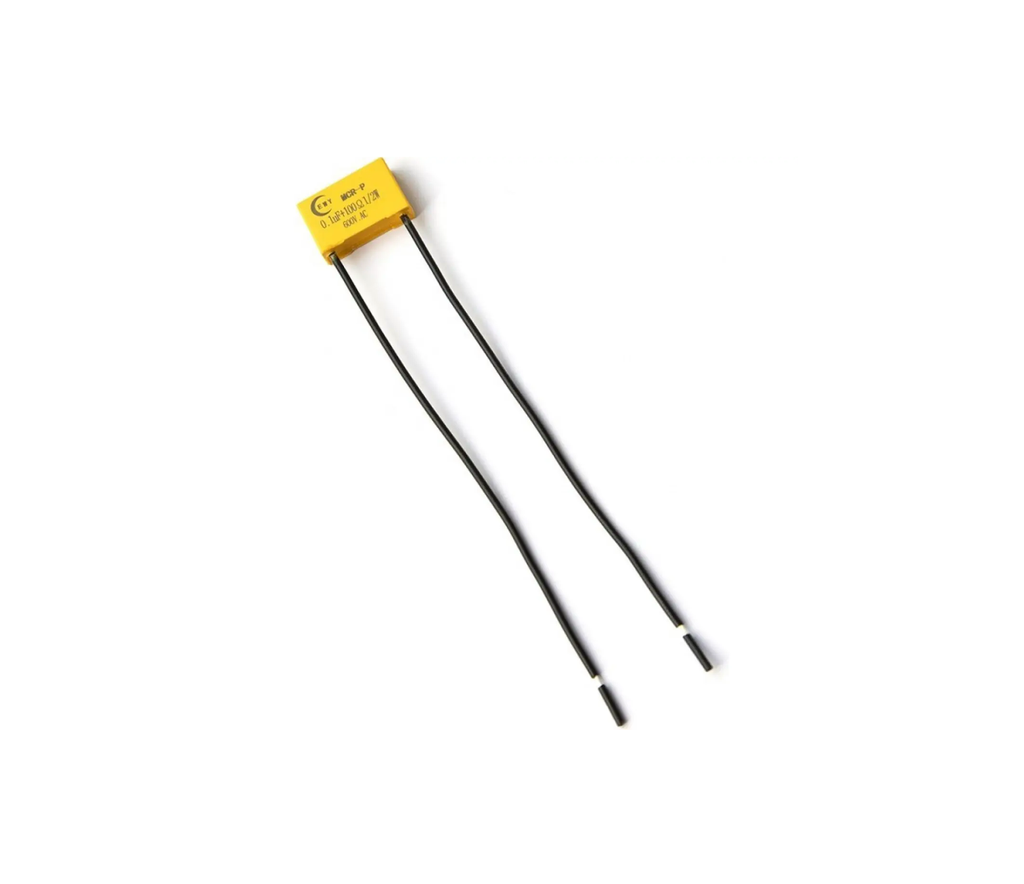

Filtro RC / Snubber destinado à supressão de sobretensões para proteção das saídas de relés dos módulos BE WAVE no controlo de cargas indutivas, quer para estores quer para saídas a reles. Reduz os picos de tensão gerados ao ligar ou desligar a carga, ajudando a prevenir falhas de funcionamento e o desgaste prematuro dos contactos dos relés.
Recomendado para cargas como motores elétricos, ventoinhas, aspiradores, frigoríficos, eletroválvulas, contactores e transformadores convencionais.
Características técnicas
- Capacidade: 0,1 µF (100 nF)
- Resistência em série: 100 Ω
- Potência da resistência: 0,5 W
- Tensão nominal: 600 V AC
- Tipo: filtro RC / Snubber
- Aplicação: supressão de sobretensões em cargas indutivas AC
Instalação

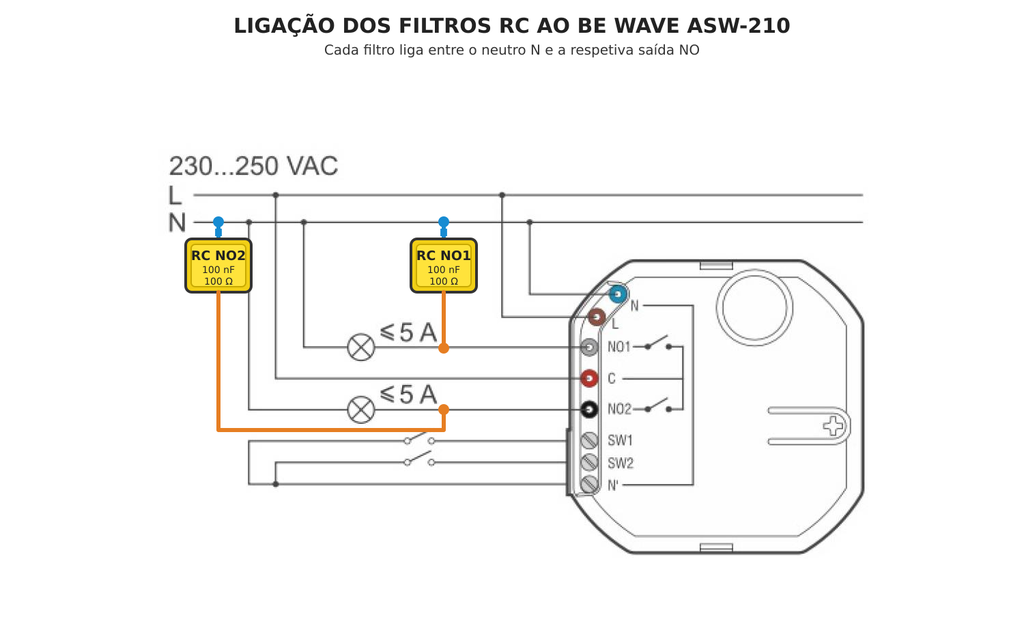

O Snubber deve ser ligado em paralelo com a carga ou entre a saída do módulo e o neutro.

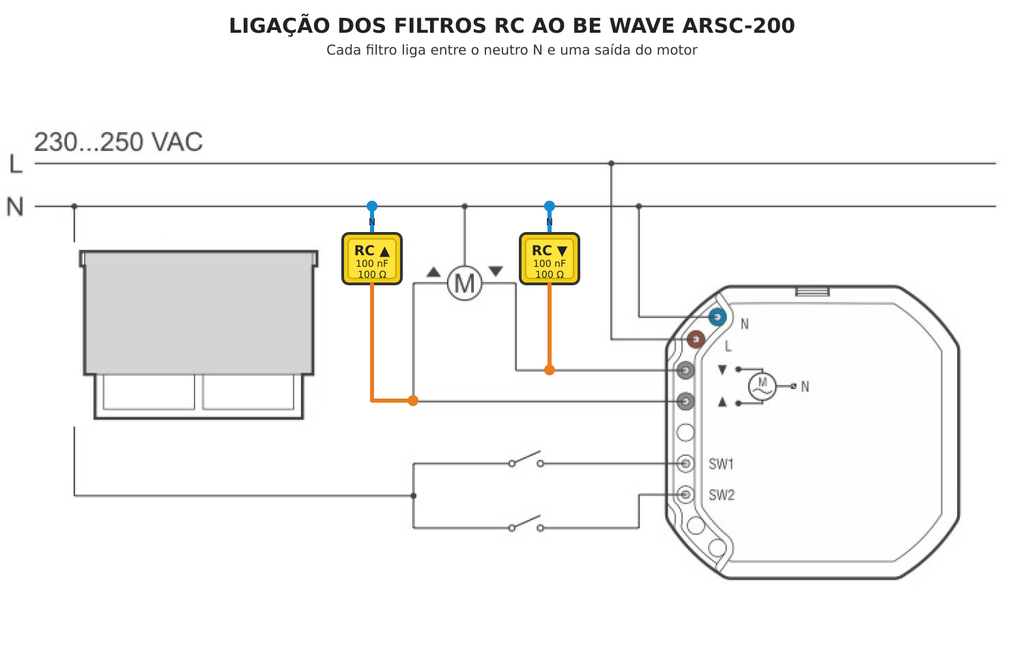

No caso de módulo de controlo de estores devem ser usados dois RC Snubber, para proteção dos dois relés de saída do módulo, ligando em paralelo com as duas saídas.
Os RC Snubber deve ser colocados junto dos motores/cargas nas quais se prertende suprimir as sobretensões.
